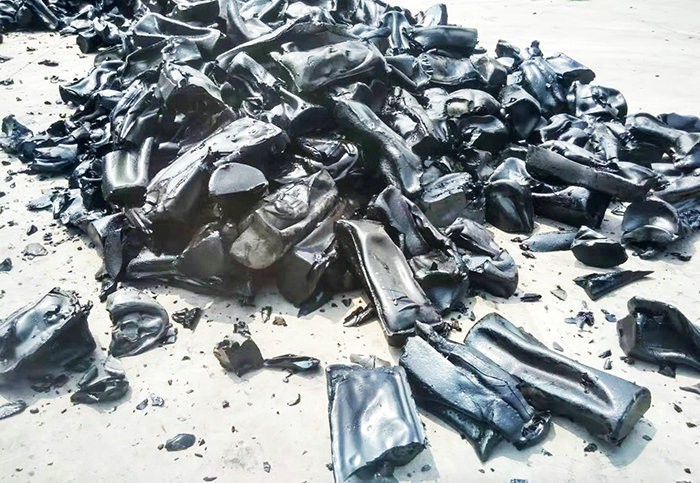

10號瀝青的高溫熱聚合

　　在10號瀝青的制備過程中，高溫熱聚合法直接決定了其特征值。高溫熱聚合有三種方法，即常壓熱聚合、加壓熱聚合和真空閃蒸。下面就為大家介紹這三種方法：

　　1、常壓熱聚合法。10號瀝青從煤焦油蒸餾裝置二級蒸發器流入反應釜加熱至360-420得到改性瀝青流入改性瀝青中間罐由冷卻器送入瀝青高位罐自然冷卻得到成品。
　　2、加壓熱聚合。10號瀝青通過軟瀝青中間罐泵入反應釜，釜內壓力為0、5-1、2MPA，其余同常壓熱聚合工藝。加壓熱聚合的優點是熱縮聚增強，熱分解減弱，低分子量組分少，改性瀝青的結焦值大大提高。
　　3、真空閃蒸。來自管式爐輻射段的煤焦油進入二級蒸發器輕餾分從頂部溢出軟瀝青從底部輸出輸入真空蒸餾塔所得改性瀝青在距塔底1、5m處噴出(由于閃蒸塔頂部處于真空狀態，10號瀝青在此處進行減壓蒸餾， 餾分在閃蒸塔內迅速揮發，短時間內提高了軟化溫度)閃蒸塔排出的硬質瀝青流入冷卻罐，冷卻至180瀝青泵送成型。
　　以上三種不同熱聚合方法生產的10號瀝青的特性也不同。當用戶在選購時，可以根據這些特點和實際需要選擇更合適的，不僅使用效果更好，而且可以延長使用壽命。
2024.7.30  ZG
